Ansaugturm mit Haube, Ansaugsäule, Außenluft, Erdwärmetauscher, Wohnungslüftung Farbe nach Wahl

Lufteinlass lackiert mit Lamellenhaube

bitte mailen sie uns nach Bestellung die gewünschte Farbe,

Bitte beachten, da es sich um eine Sonderanfertigung handelt,

ist eine Rücknahme nicht möglich!

Versand per Spedition! Bitte geben Sie bei Bestellung unbedingt Ihre Telefonnummer an.

Produktinformation

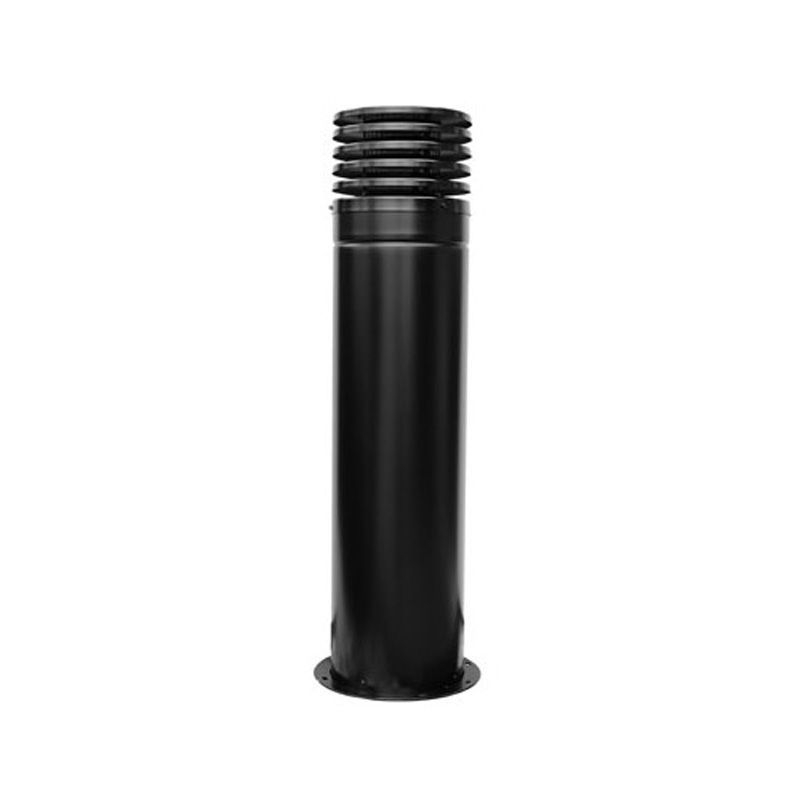

Außenlufteinheit für Erdwärmetauscher oder gebäudeferne Ansaugung.

Zylindrische Außenlufteinheit mit Standrohr aus verzinktem Längsnahtrohr.

Formschöne verz. Haube mit ringförmigen Lamellen, äußerer Abkantung

und Vogelschutzgitter.

Lieferumfang:

• Lamellenhaube VHL, verschraubt mit Standrohr
• glattes Längsnahtrohr (bis d1=250 mit einer überlappenden Längsschweißnaht,
• d1= 315 mit einem Längsfalz, d1= 400 mit 2 Längsfalzen),
• Filter STR G4
• Bundkragen für Flanschbefestigung
• Flansch für Bodenbefestigung
• Einfacher Filteraustausch durch Abschrauben der Haube:
• Der Filter STR wird bis zur Anschlagsicke in das Standrohr geschoben.

Montage:

Die komplette Einheit wird vormontiert geliefert und ist lediglich mit dem Flansch

auf das bauseitige Fundament aufzuschrauben. Schrauben, Dübel und weiteres

Montagezubehör sind nicht im Lieferumfang enthalten.

Lieferprogramm

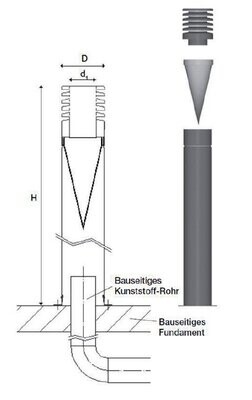

Abmessungen:

*Empfohlener Volumenstrom für Erdreich-Luft-Wärmeübertrager nach

DIN 1946-6 bei 3 m/s im Nenn-Querschnitt (= d)
