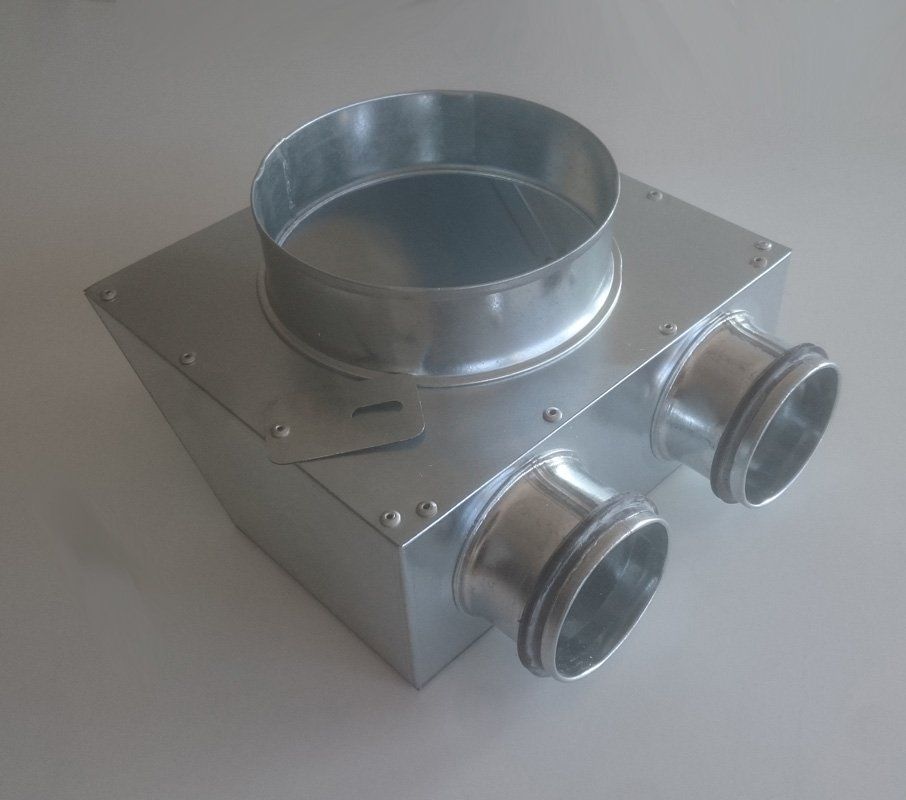

Anschlusskasten ARSYS75-VA-2-125-F Zuluft+Abluft Ventil 125mm Lüftung Rohr 75mm

SYSTEM 75

Ventil- Anschlusskasten aus verzinktem Stahl

um horizontale Rohrleitungen direkt mit Zu- oder Abluft-Ventilen zu verbinden,

bei Installation im Estrich für die darunterliegenden Räume.

Verwendbar für Zu- und Abluft.

Anschlüsse Ø 63 mm

Passend für:

- Verbund-Kunststoffrohr LFR75/6

- Alu-Flexrohr LAFS2 63 mm

- Wickelfalzrohr 63 mm

Anschluss Ø 125 mm für direkte Ventilaufnahme

Abmessungen:

d1 / 125 mm

d2 / 63 mm

A / 200 mm

B / 180 mm

C / 75 mm

L / 40 mm

Systemauslegung:

Optimaler Betrieb bei Luftgeschwindigkeiten <3 m/s

Empfohlener Luftvolumenstrom pro LFR Rohr 75/63: ca. 20 m³/h
