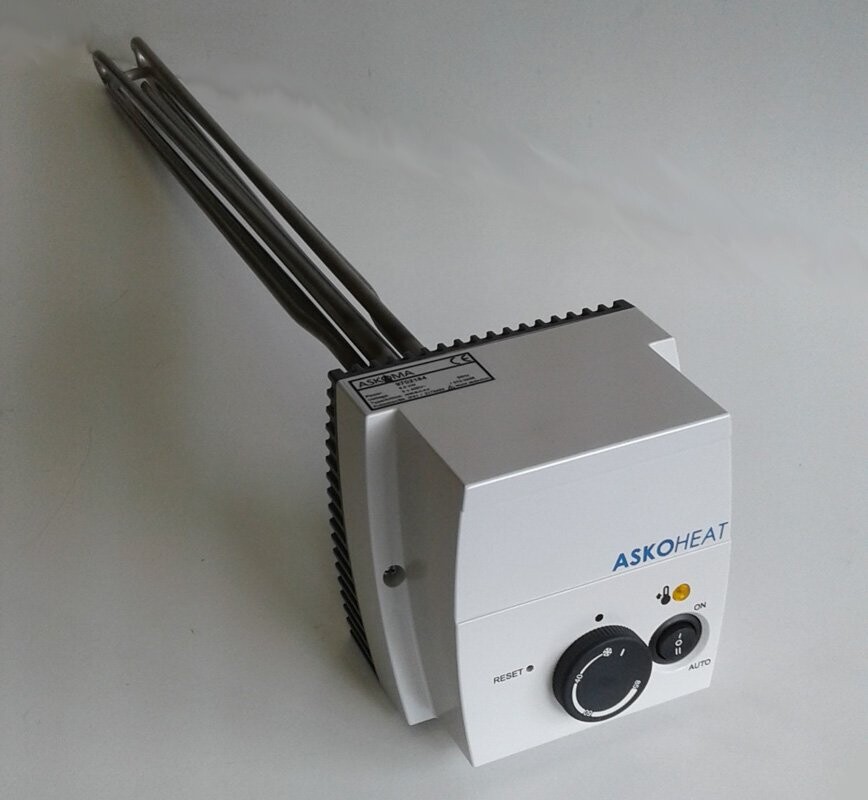

Askoma Elektro Einschraubheizkörper Heizstab AHIR-BI-C 1 1/2" - Leistung 2,0 bis 9,0 kW
Einschraubheizkörper Typ AHIR-BI-C DN40 (1 ½“)
Produktinformation
Einsatzbereich:
Zur Erwärmung von Brauch- und Heizungswasser
- Bauaustrocknung, wenn Wärmeerzeuger noch nicht in Betrieb
- Notheizung bei Störung des Wärmeerzeugers
- Zusatzheizung für Luft/Wasser-Wärmepumpen
- Zusatzheizung für Solaranlagen
- auch für Edelstahlspeicher geeignet
Technische Ausstattung:
- Elektromechanischer Temperaturregler nach EN 14597
- Elektromechanischer Temperaturbegrenzer nach EN 14597
- Einstellbereich: AUS...Frostschutz...28°C...85°C
- Betriebslampe
- Integrierter Leistungsschütz, ermöglicht eine direkte Ansteuerung von
Wärmepumpen- oder Solarreglern ohne zusätzliche Installation
- Umschalter AUS/EIN/AUTO
- Unbeheizte Zone: 150 mm
Technische Daten:
| Anschlussgewinde | : | R 1 ½ " |
| Material | : | Incoloy 825; 2.4858, Ø 8,4 mm |
| Oberflächenbelastung | : | 8 - 9 W/cm2 |
| Elektrischer Anschluss | : | Federklemmtechnik |
| Betriebsdruck | : | max. 10 bar |
| Betriebsdruck | : | Polycarbonat |
| Schutzart | : | IP41 nach EN 60529 |
Lieferprogramm:
| Typ | Leistung | Spannung | Einbaulänge |
| AHIR-BI-C-2,0 | 2,0 kW | 3 x 400 V (AC) | 300 mm |
| AHIR-BI-C-3,0 | 3,0 kW | 3 x 400 V (AC) | 400 mm |
| AHIR-BI-C-4,5 | 4,5 kW | 3 x 400 V (AC) | 500 mm |
| AHIR-BI-C-6,0 | 6,0 kW | 3 x 400 V (AC) | 600 mm |
| AHIR-BI-C-7,5 | 7,5 kW | 3 x 400 V (AC) | 700 mm |
| AHIR-BI-C-9,0 | 9,0 kW | 3 x 400 V (AC) | 750 mm |
Korrosionsschutz:
Bitte beachten: Dieser Heizstab ist sowohl für Edelstahl-Speicher, als auch für
Schwarzstahl- / emaillierte Speicher einsetzbar. Je nach Speichertyp die
Einstellungen per DIP-Schalter wählen. Für den Einbau eines Heizelementes
in Schwarzstahl– oder Schwarzstahl emaillierte Speicher ist der rote
Schiebeschalter (DIP-Schalter) auf der Position „2“ zu belassen (Werkseinstellung).
Bei Einbau des Heizelementes in einen Edelstahl– oder Chromstahlspeicher ist der
Schiebeschalter (DIP-Schalter) auf die Position „ON“ zu stellen.
Montagehinweis:
Der Einbau muß waagrecht erfolgen.
Die Rohrheizkörper müssen völlig mit Flüssigkeit bedeckt sein.
Der Flüssigkeitsumlauf durch die Heizkörper darf nicht behindert.
Bei Einsatz in kalkhaltigem Wasser müssen verkalkungsmindernde
Maßnahmen, bzw. die Entkalkung der Heizwendel (erstmals nach
3 Monaten, danach in regelmäßigen Intervallen) durchgeführt werden.
Kalk kann zur Auslösung des Sicherheitsbegrenzers, zur thermischen
Zerstörung bzw. zu Lochfraßkorrosion der Heizwendel führen,
d.h. Wegfall der Garantieleistung!
Einbaulänge beachten!
