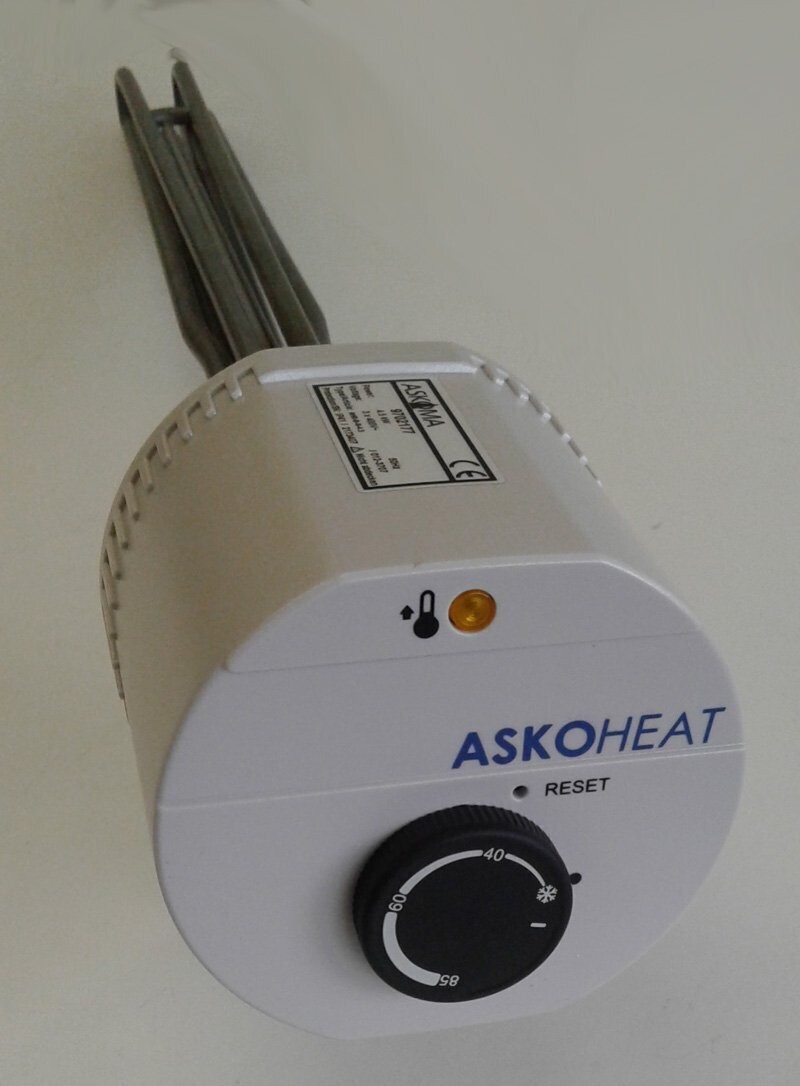

Askoma Elektro Einschraubheizkörper Heizstab AHIR-BI-S 1 1/2" - Leistung 2,0 bis 9,0 kW
Einschraubheizkörper Typ AHIR-BI-S DN40 (1 ½“)
Produktinformation
Anwendung:
Als Zusatzheizung von Trink- und Heizungswasser
Für Edelstahl- Schwarzstahl- und emaillierte Speicher
Mittels DIP-Switch kann am Gerät das Speichermaterial ausgewählt werden
Technische Ausstattung:
- Elektromechanischer Temperaturregler nach EN 14597
- Elektromechanischer Temperaturbegrenzer nach EN 14597
- Einstellbereich: AUS...Frostschutz...28°C...85°C
- Betriebslampe
- Unbeheizte Zone: 150 mm
Technische Daten:
| Anschlussgewinde | : | R 1 ½ " |
| Material | : | Incoloy 825; 2.4858 |
| Oberflächenbelastung | : | 8 - 9 W/cm2 |
| Elektrischer Anschluss | : | Schraubklemmen |
| Betriebsdruck | : | max. 10 bar |
| Gehäuse |
: | Polycarbonat |
| Schutzart | : | IP41 nach EN 60529 |
Lieferprogramm:
| Typ | Leistung | Spannung | Einbaulänge |
| AHIR-BI-S-2,0 | 2,0 kW | 230 V oder 3 x 400 V (AC) | 300 mm |
| AHIR-BI-S-3,0 | 3,0 kW | 230 V oder 3 x 400 V (AC) | 400 mm |
| AHIR-BI-S-4,5 | 4,5 kW | 3 x 400 V (AC) | 500 mm |
| AHIR-BI-S-6,0 | 6,0 kW | 3 x 400 V (AC) | 600 mm |
| AHIR-BI-S-7,5 | 7,5 kW | 3 x 400 V (AC) | 700 mm |
| AHIR-BI-S-9,0 | 9,0 kW | 3 x 400 V (AC) | 750 mm |
Bitte beachten!
Siehe Anschlussplan - ab Leistung 4,5 kW ist kein
Nulleiter auf die Klemmleiste geführt.
Bis 3,0 kW können die Heizstäbe mit Leistungsstellern betrieben werden
z.B:
- ACThor von MYPV
- Fronius Ohmpilot
- Celduc von Smartfox
- Heat.Box von Senec
Montagehinweis:
Der Einbau muß waagrecht erfolgen.
Die Rohrheizkörper müssen völlig mit Flüssigkeit bedeckt sein.
Der Flüssigkeitsumlauf durch die Heizkörper darf nicht behindert werden.
Bei Einsatz in kalkhaltigem Wasser müssen verkalkungsmindernde
Maßnahmen, bzw. die Entkalkung der Heizwendel (erstmals nach
3 Monaten, danach in regelmäßigen Intervallen) durchgeführt werden.
Kalk kann zur Auslösung des Sicherheitsbegrenzers, zur thermischen
Zerstörung bzw. zu Lochfraßkorrosion der Heizwendel führen,
d.h. Wegfall der Garantieleistung!
Einbaulänge beachten!
