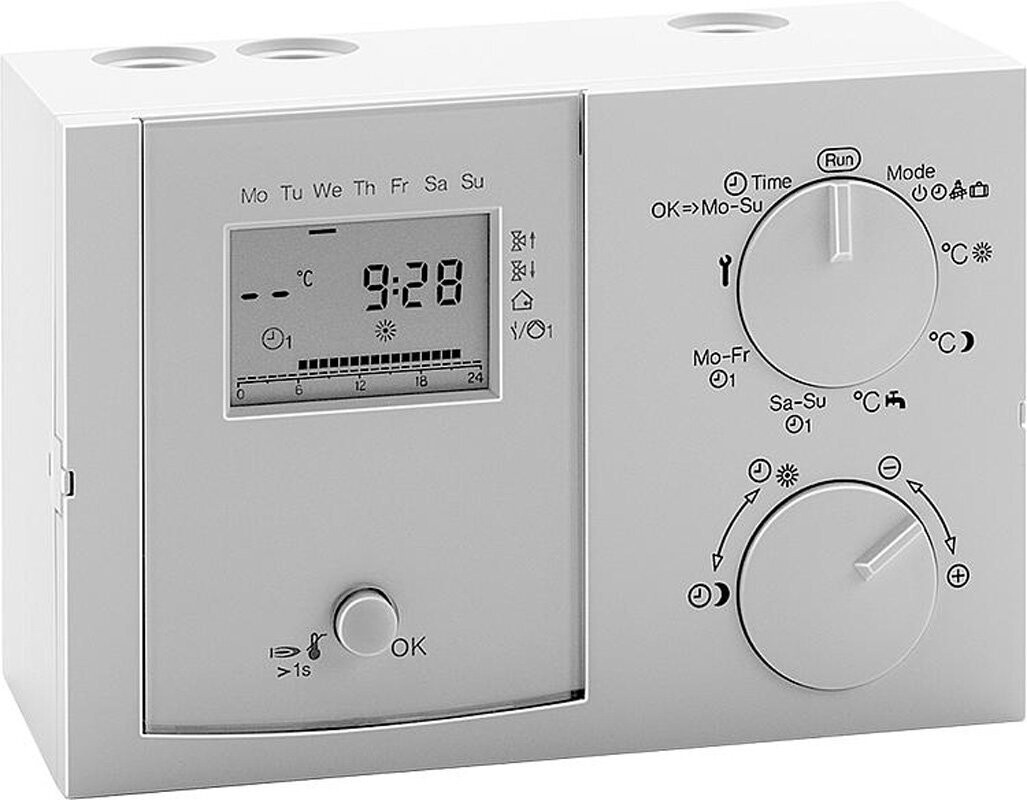

Elster Heizungsregelung Lago 0321

Zur Ansteuerung von:

• 1 x Wärmeerzeuger, einstufig
• 1 x Direktheizkreis
• 1 x Mischerheizkreis (3-Punkt-PI-Regler)
• 1 x Warmwasser

Das Pumpenrelais des direkten Heizkreises
kann alternativ auch für folgende Funktionen genutzt werden:

• Zirkulationspumpe
• Rücklaufanhebung
• Sammlerpumpe

Wird kein Wärmeerzeuger-Fühler angeschlossen, so

kann das Gerät für eine Mischererweiterung genutzt werden. Bei

Anschluss eines WE-Fühlers und Einstellung einer Adresse (BUS-ID) kann

der Wärmeerzeuger in einer Kaskade verwendet werden. Die Ansteuerung

erfolgt dann durch einen Systemmanager.

Lieferumfang:

• 1 x Lago 0321
• 1 x Außenfühler
• 1 x Vorlaufanlegefühler
• 1 x Kessel-/Speicherfühler
• 1 x Wandsockel

• Witterungsgeführte Kesseltemperaturregelung
• STB-Test

• Fühlerwahl (5kΩ NTC oder 1kΩ PTC)
• Frostschutzfunktion
• kaskadierbar
• Antilegionellenfunktion
• Montageart: Wandaufbau

• Betriebsspannung: 230 V, 50 Hz
• Leistungsaufnahme: max. 5 VA
• Schaltleistung der Relais: 250 V AC 2 (2) A
• max. Strom über Klemme L1': 6,3 A
• Schutzart (DIN EN 60529): IP 40
• Schutzklasse (DIN EN 60730): II, schutzisoliert
• Umgebungstemperatur: 0°C...50°C
