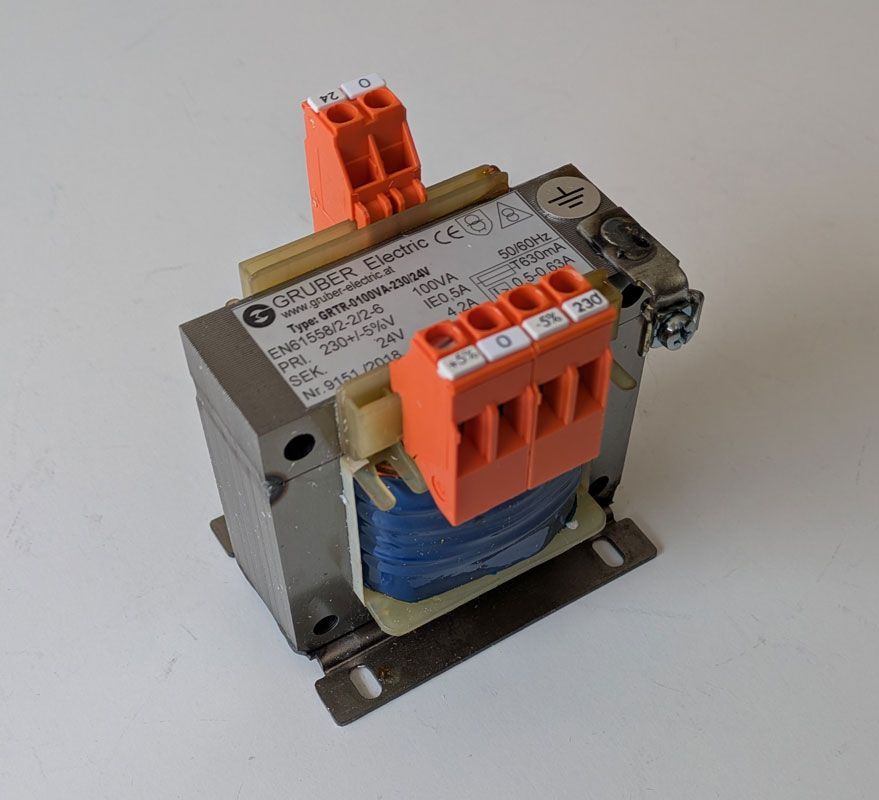

GRUBER Steuertransformatoren GRTR-230/24V

GRUBER Steuertransformatoren GRTR-230/24V

Steuertransformatoren

Einphasen-Sicherheitstrenntrafos

• Getrennte Wicklungen
• Primär 230 V
• +/- 5% Anzapfungen Primär
• Sekundär 24 V
• Frequenz 50/60Hz
• Schraubklemmen
• Kern geschweißt
• Geringe Verluste
• Fußwinkel aus Stahlblech

Technische Daten:

Schutzart: IP 20

Schutzklasse: I

Isolationsklasse: T40/B

Prüfspannung: 4000 V

Maximale Umgebungstemperatur: -10°C … +35°C

Max. Erwärmung: 85°C

Konformität: EN 60558

Bemerkung:

Bei Transformatoren handelt es sich um elektrische Betriebsmittel für teilweise

hohe Verfügbarkeit. Transformatoren müssen nach den gültigen Normen

elektrotechnisch geschützt werden. (z.B. durch Verwendung eines

Motorschutz schalters, eingestellt auf den pirmären Nennstrom)

Elektrische Daten:

Gerät - GRTR-	0100-230/24	0160-230/24	0200-230/24
Leistung P2	100 VA	160 VA	200 VA
max.Vorsicherung	T630mA	T1000mA	T1,25 A
Wärmeverluste max.	15,0 W	17,3 W	21,8 W
Udiff bei In	13,9 %	9,8 %	9,7 %
Wirkungsgrad	84,3 %	88,4 %	88,3 %
Leistung P1	118,6 VA	181,0 VA	226,4 VA
Primärstrom I 1	0,52 A	0,79 A	0,98 A
Sekundärstrom I 1	4,17 A	6,67 A	8,33 A

Mechanische Daten:

Gerät - GRTR-	0100-230/24	0160-230/24	0200-230/24
Gewicht	1,5 kg	2,3 kg	2,8 kg
Breite A	84 mm	96 mm	96 mm
Tiefe B	60,1 mm	70,3 mm	80,3 mm
Höhe H	95 mm	105 mm	105 mm
