Heizungsregler Steuerung EBV THETA+ N 23B Set mit Fühler und Klemmen

EBV Heizungsregler THETA+ 23B

Set mit Fühler und Klemmen

Anwendung:

zur Ansteuerung von:

1x Wärmeerzeuger, einstufig

1x Direktheizkreis

1x Mischerheizkreis (3-Punkt-PI-Regler)

1x Warmwasser

Beschreibung:

Witterungsgeführte Kesseltemperaturregelung

Voll elektronisch

über Datenbus mit max. vier weiteren THETA-Geräten vernetzbar

Kaskadierbar

Estrich-Aufheizprogramm

Display mit Hintergrundbeleuchtung

Einfache Bedienung durch klar beschriftete Tasten ohne Doppelfunktionen

Einbaumontage (Einbaumaß: 137 x 91 mm, Rahmenmaß: 144 x 96 mm)

Technische Daten:

Betriebsspannung: 230 V, 50 Hz

Leistungsaufnahme: max. 5,8 VA

Vorsicherung: max. 6,3 A Träge

Kontaktbelastung Ausgangsrelais: 2 (2) A

Stromversorgung T2B-Bus: 12 V / 150 mA

Umgebungstemperatur: 0°C...50°C

Schutzart: IP30

Schutzklasse EN 60730 / EN 60529: II / III

Anschlusstechnik: steckbare Schraubklemmverbindungen

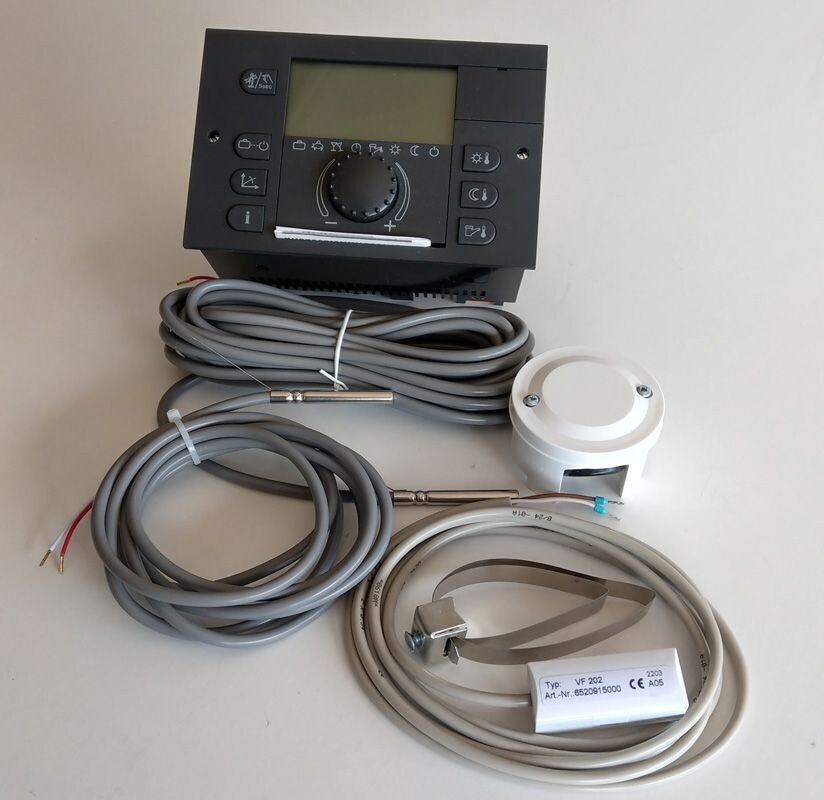

Lieferumfang:

1x Regler THETA+ 23B

1x Außenfühler AF 200

1x Kesseltauchfühler KVT20/2/6 gr, 2 m

1x Speichertemperaturfühler KVT20/5/6 gr, 5 m

1x Vorlauftemperaturfühler

1x BL X1, 16-polige Klemme

1x BL X2, 4-polige Klemme

1x BL X3, 9-polige Klemme

Hinweis zum Austausch von GAMMA auf THETA

Stecker kompatibel

vorhandene Fühler können weiter verwendet werden

1x Stecker X1 muss in der Belegung geändert werden oder

Kabelsatz (KSF Art.-Nr. 9200200000) verwenden

Raumstationen GAMMA RS10 müssen durch THETA+ RS-L ersetzt werden

Raumfühler GAMMA RFF 40S und GAMMA RFF 60S müssen durch

THETA RFF ersetzt werden
