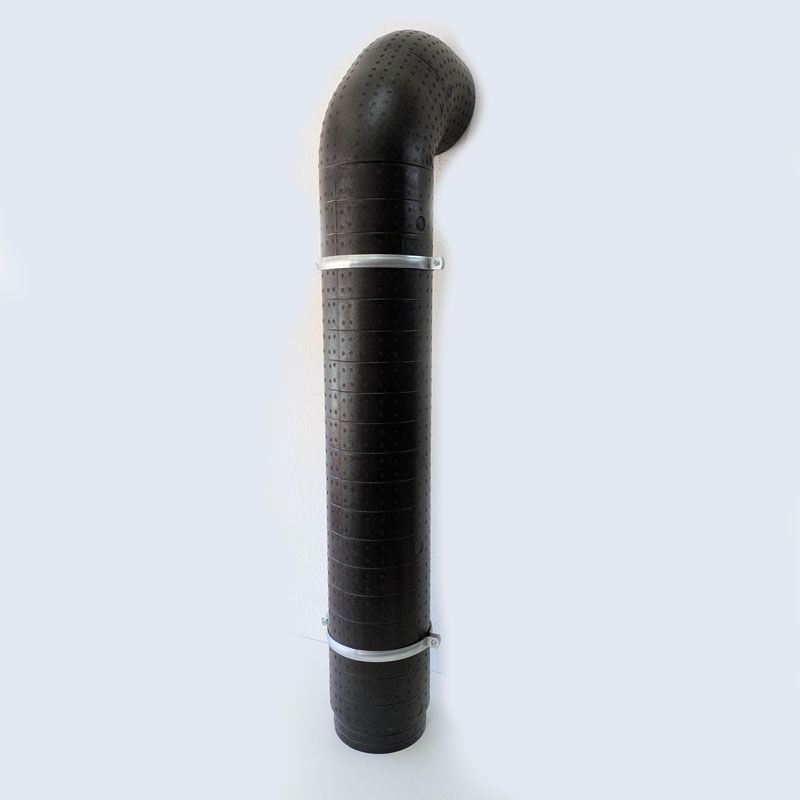

Iso-Lüftungsrohr DN125 isoliert wärmegedämmt Zuluft Abluft bei Wohnraumlüftung

Iso-Lüftungsrohr Ø 125 – Dämmstärke 15 mm

Rohrsystem mit integrierter Steckverbindung

Die als Zubehör lieferbare Steckmuffe wird nur bei gekürztem Rohr benötigt

(Anwendung siehe Bilder M1, M2, M3) !

Iso-Lüftungsrohr DN 125 ersetzt die traditionelle Verrohrung in Wickelfalzrohr mit

Isolierung durch eine fertig isolierte Rundrohrleitung, aus dampfdiffusionsdichtem,

geschäumten EPP.

Vorteile:

• Hierdurch reduzieren sich die Systemkosten erheblich

• schnelle Montage (integrierte Steckverbindung)

• bleibende Dichtigkeit des Rohrleitungssystems

• dauerhafte Isolierung (verhindert die Kondensatbildung)

• hohe Geräuschdämmung dadurch ggf. Einsparung von Schalldämpfern

• einfache Reinigung durch optimale, glatte Innenoberfläche ohne Kanten

• Verbindung der Formteile mit platzsparenden Kunststoffmuffen

Allgemeine technische Eigenschaften:

Material: EPP

Materialdichte: 30 g/dm³, antistatisch

Wärmedurchgangskoeffizient 0,039 W/m.K (EN 12667)

Luftdichtheitsklasse: ATC2 (altes D) bei 90 Pa gemäß PN-EN 17192:2019-01

Temperaturbereich: -25 °C bis +80 °C

Bauteile:

• Rohr DN 125 Stangenlänge 1,0 m - AREPP-15-R-125

• Segment-Bogen DN 160 45° - AREPP-15-B45-125
• Segment-Bogen DN 160 90° - AREPP-15-B90-125

• Steckmuffe DN 160 - AREPP-15-M-125

Abmessungen:

Typ	Ø d [mm]	Ø D [mm]	L 1 [mm]	L 2 [mm]	L 3 [mm]	Ø D 1 [mm]
AREPP-15-R-125	125	155	950	50	1000
AREPP-15-B45-125	125	155	90	50	40
AREPP-15-B90-125	125	155	182	50	132
AREPP-15-M-125	125	155	10	50	110	179

Befestigung:

• Rohrschelle ARCLRL 125
