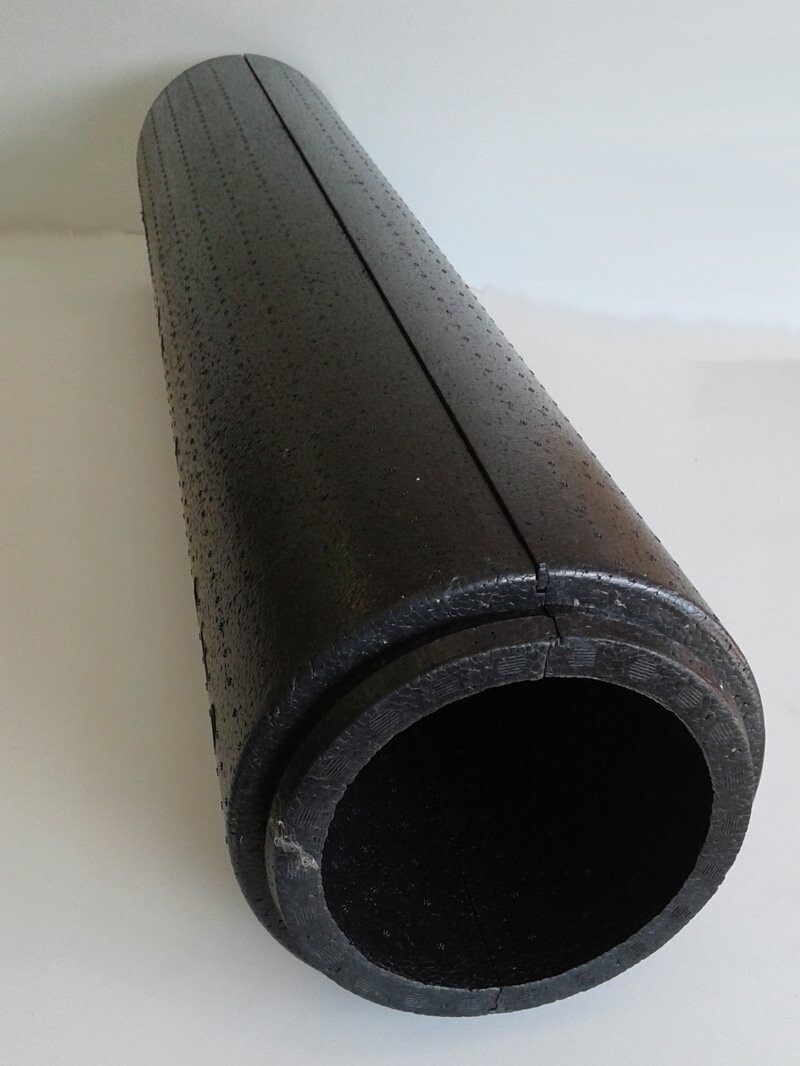

Lüftungsrohr DN150 isoliert wärmegedämmt 30 mm Zuluft Abluft bei Wohnraumlüftung

Lüftungsrohr 150 mm aus EPP – Dämmstärke 30 mm

Rohrstange:

Halbschalen mit Easy-Klick Verbindung DN 150/210 (D Innen / D Außen)

Verbindungen luftdicht bis 200Pa

Länge Rohrstücke ~100 cm

platzsparende Lagerung und Transport durch Halbschalensystem

Verbindung von Rohren und Formstücken mit angeformten Easy-Klick-Muffen/Nippel

Produktinformation

Selbsttragendes Rund-Rohrsystem, aus dampfdichtem EPP-Material

Mit Easy-Klick-System, schnell, sauber und muffenlos zu installieren

Erfüllt die Vorschriften der EnEV 2009 zur Dämmung der Lüftungsrohre in der Wohnungslüftung und wird als Ersatz zu Wickelfalzrohr installiert

Rohrdimension - Größe DN 150/210

Es reduziert die Installationskosten des Systems erheblich und erspart eine zusätzliche Isolierung der Rohre

Mit nur drei Formteilen ist das System montagefreundlich und reduziert die Lagerkosten. Die Verbindungsmuffe ist nur für eingekürzte Rohre notwendig

Rohr und Bogen sind ein formstabiles System und garantieren auch nach Jahren dauerhafte Dichtigkeit

Die verbesserte Dämmwirkung (über 40% zu ähnlichen Systemen) wird nicht durch Verbindungsmuffen aus Fremdmaterialien unterbrochen. Durch hohe Materialdichte und Dämmstärke werden sehr hohe Passgenauigkeiten erreicht. Die Vorschriften der bestehenden Energieeinsparverordnung werden eingehalten

Bogen

Bogen 45° mit Easy-Klick Verbindung DN 150/210 (D Innen / D Außen)

Verbindung von Rohren und Formstücken mit angeformten Easy-Klick-Muffen/Nippel

Verbindungen luftdicht bis 200Pa

Muffe

Muffe mit Easy-Klick Verbindung DN 150/210/240 (D Innen / D Außen)

eine Seite als Überschubmuffe, die andere mit angeformten Easy-Klick-Nippel zur Verbindung von Rohren und Formstücken

Abzweig 45°

Zur Erstellung von Revisionsöffnungen und Abzweigen

Einsatz und Eigenschaften

Der Einsatzbereich liegt innerhalb eines Gebäudes, speziell bei Leitungen einer Wohnungslüftungsanlage im Keller-, Kalt- oder Dachbereich, sowie zur Verbindung zwischen dem Gerät und Etagen-, Zentral- oder

Durchgangsverteiler im Zuluft- bzw. Abluftbereich.

Material besonders diffusionsdicht.

Gesteckt sind die Leitungen bis ca. 200 Pa luftdicht.

Dichte Leitungen gegen Kondensat werden erreicht, in dem an den Verbindungen zusätzlich ein nicht ätzender Kit oder Sanitärsilikon eingesetzt wird.

Den Einsatz empfehlen wir bis max. 375 m³/h.

Zum Einkürzen der Rohre empfehlen wir ein Heissdrahtschneidgerät. Danach sollte die Schnittkante entgradet werden. Je nach Einbausituation und Verlegung sollte ein Gefälle min. 2% eingehalten oder ein Syfon für den Kondensatablauf vorgesehen werden.

Technische Daten

Anschlussmöglichkeit auf 160 mm (nicht im Lieferumfang)

Mit Reduzierung 160 mm (Muffe) auf 150mm (Nippel)
