Tekmar Aufladeregler 1964-ALR für Fußboden-Speicherheizungen als 4-Kanal-System mit Steuersystem DC

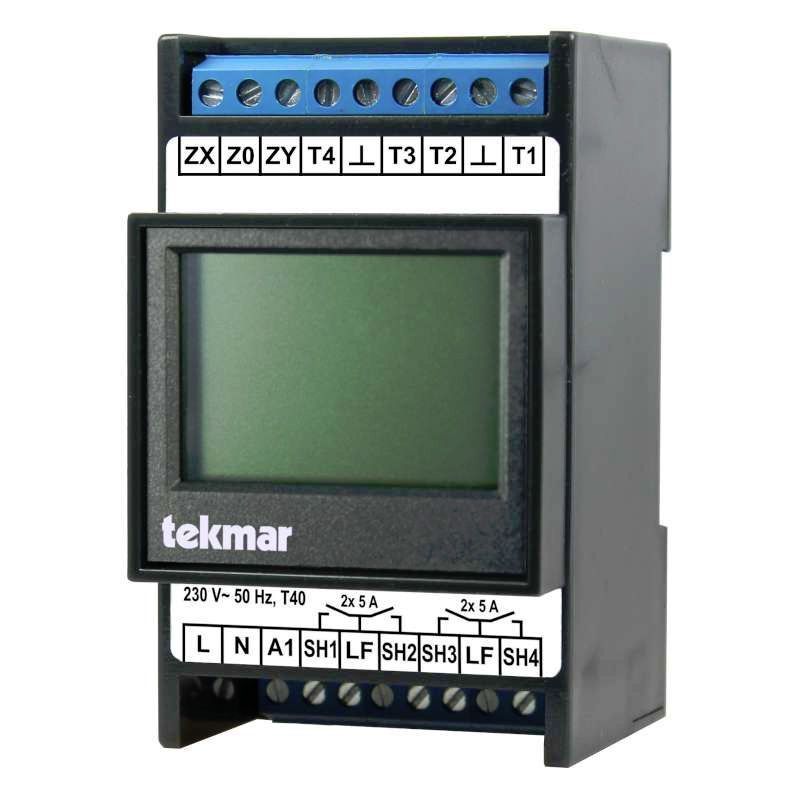

Tekmar Aufladeregler T1964-ALR

Aufladeregler für Fußboden-Speicherheizungen mit DC-Steuersystem in 4-Kanal Ausführung

Funktionen:

• 4 unabhängige Ladekreise mit einstellbarem Lade-Endwert, Ersatz-Ladegrad und Hysterese
• Alle gängigen Fühlerkennlinien einstellbar
• DC-Systeme tekmar, Dimplex und DRT verfügbar
• 4 Wochenschaltprogramme für Komforteinstellungen oder als Ersatz eines fehlenden KU-Signals

Eingänge:

• 4 Restwärme-Bodenfühler
• Z1/Z2/KU-Eingang für DC-Steuerspannung
• ED-Signal, alle gängigen Systeme einstellbar, Eindrahtsystem

Ausgänge:

• 4 Relais Heizkreis, je 2 mit gemeinsamen LF-Eingang

Reiheneinbaugerät mit beleuchtetem Touch-Grafikdisplay, batteriegepufferter Uhrzeit und USB-Geräteanschluss

Technische Daten:

Nennspannung:

• 230 V~, 50 Hz

Zulässiger Spannungsbereich:

• 207 V bis 253 V

Leistungsaufnahme:

• ca. 2 VA

Eingänge:

• DC-Steuersignal (SELV)
• ED-Steuersignal (Eindraht-Steuerung)
• 4 Boden-Temperaturfühler (SELV)

Ausgänge:

• 4 Relais für Heizkreise, je 2 mit gemeinsamen LF-Eingang

Kommunikation:

• Mini-USB zum Laptop/PC

Unterstützte Bodenfühler-Typen:

• tekmar Serie 30
• Birka/Sabi 992
• DEVI 25-15k
• Dohrenbusch 25-470
• Grässlin/Frensch FF-R11
• Ritter (DRT) 20-500
• Schlüter/Deltadore 993
• Schlüter/Deltadore RF
• Schlüter/Deltadore UNI, UF
• TEM ZTF230

(Normfühler DIN EN 50350):

• tekmar Serie 31
• AEG Normfühler DIN
• Birka/Sabi 994 DIN
• DEVI Normfühler DIN
• Dimplex Normfühler DIN
• Dohrenbusch/DRT -2k DIN
• Grässlin RF-N-1 DIN
• Schlüter/Deltadore NF DIN
• Stiebel Eltron Normfühler DIN

Unterstützte DC-Systeme (SELV):

• tekmar (-3,60 .. -2,85 V)
• tekmar bis BJ. 70 (-4,35 .. -2,85 V)
• Bauknecht / KKW / Dimplex (0,91 .. 1,43 V)
• Dohrenbusch / DRT (2,65 .. 3,00 V)

Unterstütze ED-Systeme:

• 37-100%, elektronischer Laderegler mit Störerkennung <2% ED

Einstellbereich Vollladung:

• 30 °C bis 90 °C

Nominelle Schaltleistung:

• 1,1 kW pro Schaltausgang

Anschlussklemmen:

• Käfigzugklemmen für 2,5 mm², Anzugsmoment ≤ 0,5 Nm

Gehäuse:

• Reiheneinbaugerät 3 TE (nach DIN 43880)

Befestigung:

• Tragschiene TH-35 (nach DIN EN 60715)

Schutzart:

• IP 20 (nach EN 60529)

Schutzklasse:

• II bei entsprechendem Einbau

Betriebs-/Lagertemperatur:

• -15 °C bis +40 °C / -20 °C bis +70 °C, Betauung nicht zulässig

Gewicht:

• ca. 0,25 kg
