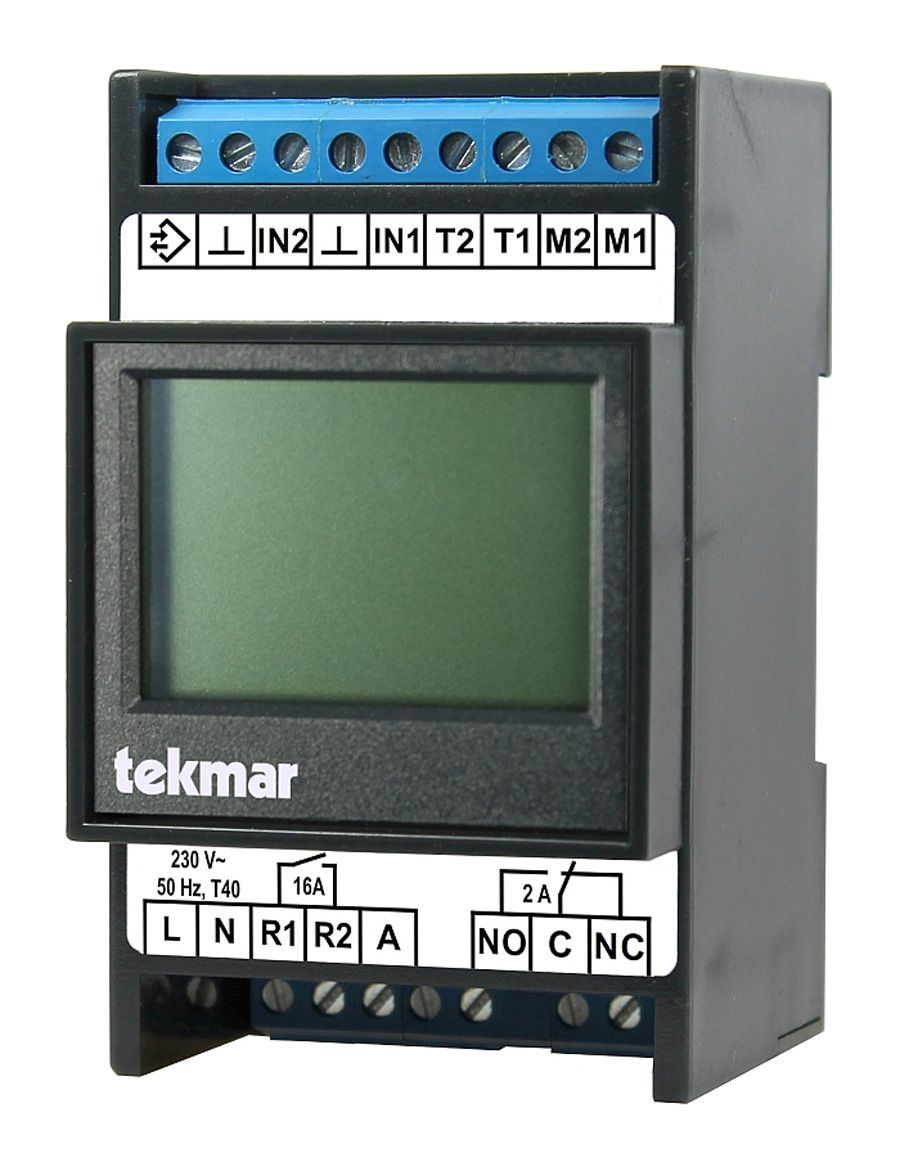

Tekmar Grundgerät des Eis- und Schneemeldesystems 73 als 1-Kanal-System für die Sensorserie 335

Der Eis- und Schnee­melder 1873 ist ein Ein­kanal-Grund­gerät, das für

alle Anwen­dungen im Bereich Eis- und Schnee­meldung einsetz­bar ist.

Mit dem Erwei­terungs­gerät 1875 und den Gate­ways 1880 ist er

ausbaubar zu Multi­funktions-Anla­gen mit bis zu 8 Sensor/Heiz­kanälen

und Inter­net/GLT-An­bindung.

Die Bedienung und Ein­stellung erfolgt über ein beleuch­tetes Touch-Grafik­display,

über das auch die weiteren Geräte in einer Anlage parame­triert werden können.

Das mehr­sprachige Menü mit 3-stufigem Passwort­schutz passt sich auto­matisch

an die jeweils ausge­wählte Konfi­guration (Einzel­gerät, Gateway-Anlage oder

Mehr­kanal­system) an.

Neben den Basis­funk­tionen des Eis­melde­kanals verfügt der 1873 über eine

Zonen­verwal­tung, mit der der eigene Kanal und die Eis­melde­kanäle der

Erweite­rungs­geräte über optionale Funk­tio­nen in bis zu 4 Zonen zentral gesteuert

werden können. Ein umfang­reiches Alarm­manage­ment überprüft sowohl die

internen Geräte­funktionen als auch die der ange­schlosse­nen Sensoren.

Weiter­hin kann die Funktion des Heiz­relais und eines nach­geschal­teten

Schützes über­wacht werden.

Funktionen Eismeldekanal:

• Steuerung und Überwachung von einem Sensor und einem Heizungsausgang

• Ständige Überwachung der Temperatur im beheizten Bereich

• Aktivierung der Feuchtemessung bei Unterschreitung der Aktivierungstemperatur

• Start Mindestheizzeit bei Überschreitung der Feuchteschwelle auf dem Sensor,

alternativ durch externes Signal am Steuereingang

• Abschalten der Heizung unterhalb der unteren Abschalttemperatur
• Optionaler Sockelbetrieb zur Vorwärmung einer Freifläche

Funktionen Zonenverwaltung:

• Freie Zuordnung eines Eismeldekanals zu einer der 4 Zonen,

Funktionsoptionen für jede Zone getrennt aktivierbar:

Technische Daten:

Nennspannung: 230 V~, 50 Hz

Zulässiger Spannungsbereich: 195 V bis 253 V

Leistungsaufnahme: 3 VA bzw. max. 11 VA während der Feuchtemessung

Eingänge:

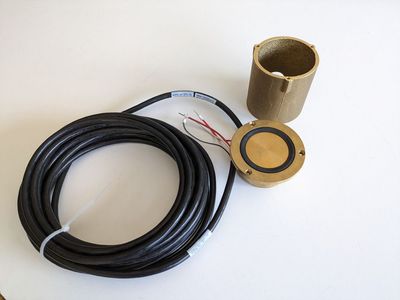

• Temperatur- und Feuchtesensor System 73

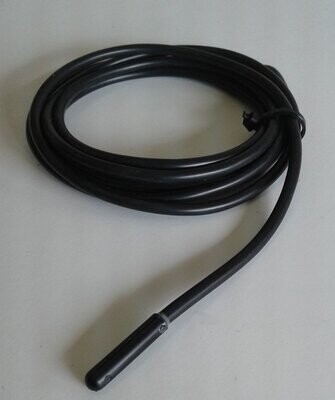

• Temperaturfühler Serie 31
• Steuereingang SELV
• Steuereingang 230 V AC

Ausgang:

• Leistungsrelais 16 A, 230 V~
• Melderelais (Wechsler) max. 2 A, 230 V~, für Niederspannungs- oder SELV-Anwendungen

Messbereich:-30 °C bis +80 °C

Kommunikation:

• TGN-Bus (tekmar-Geräte-Netzwerk)
• Mini-USB zum Laptop/PC

Anschlussklemmen: Käfigzugklemmen für 2,5 mm², Anzugsmoment ≤ 0,5 Nm

Gehäuse: Reiheneinbaugehäuse 3 TE (nach DIN 43880)

Befestigung: Tragschiene TH-35 (nach DIN EN 60715)

Schutzart: IP 20 (nach EN 60529)

Schutzklasse: II bei entsprechendem Einbau

Betriebs- / Lagertemperatur:-15 °C bis +40 °C / -20 °C bis +70 °C

Gewicht: ca. 0,25 kg
