Tekmar Temperaturregler 1882-UTR für Verteilereinbau

Tekmar Temperaturregler 1882-UTR

Der uni­verselle Tempe­ratur­regler 1882-UTR ist ein viel­fältig einsetz­barer Regler für

nahezu jede Anwen­dung im Bereich der Temperatur­rege­lung und ist über das

Touch-Grafik­display einfach zu bedienen. Die Regler verfügen über drei

Konfi­gurations­möglich­keiten mit umfang­reichen Anwen­dungen (Einzel­regler,

Doppel­regler und Folge­regler) und je einer Reihe von Funktions­optionen.

Alle Anwen­dungen können sowohl auf Heiz- als auch auf Kühlbe­trieb einge­stellt

werden. Die Regler zeichnen sich durch eine umfang­reiche Konfigurier­barkeit

und der Möglich­keit 2 Verbraucher gleich­zeitig zu regeln aus.

Einsatzbespiele:

• Unterfrierschutzheizung, Fahrbahnheizung, Anwendungen mit 2-Stufen-Heizung

oder Heizung plus Begrenzung, allgemeine Kühlanwendungen usw.

Funktionen:

Einstellbar als:

• Einzelregler: Zweipunktregler mit einstellbarer Hysterese für den Heiz- und

Kühlbetrieb

• Doppelregler: Doppelter Zweipunktregler mit einem Fühler und zwei Sollwerten.

Erster Sollwert für den Hauptkreis, der Zweite für einen weiteren Heizkreis oder

als Alarmfunktion

• Folgeregler: zwei nachgeschaltete Zweipunktregler mit zwei Fühlern. Über den

ersten Fühler erfolgt die Freigabe, über den Zweiten die Regelung des Heiz-

oder Kühlelements z.B. als Regler/Begrenzer-Kombination

• Einstellbereich: Sollwert -50°C bis +300°C
• Mehrsprachige Menüführung und 3-Stufen Passwortschutz
• Proportionalband-Betrieb
• 2 Betriebsstundenzähler

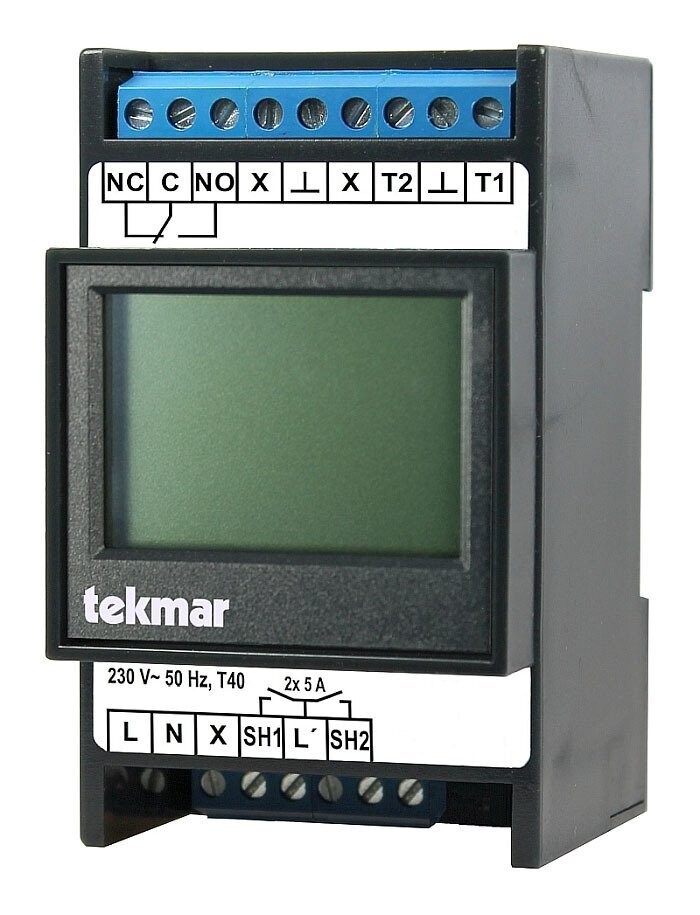

Reiheneinbaugerät mit beleuchtetem Touch-Grafikdisplay und USB-Anschluss

Technische Daten:

Nennspannung: 230 V~ , 50 Hz

Zulässiger Spannungsbereich: 207 V bis 253 V

Leistungsaufnahme: ca. 2 VA

Mess- und Einstellbereich: max. -50 °C bis +300 °C (je nach Fühlertyp)

Eingang: Temperaturfühler

• Serie 31 (Normfühler nach DIN EN 50350)
• Serie 30
• PT1000
• KTY81-210
• Schlüter/Deltadore UNI
• Devi 25-15k
• OJ 25-12K
• OJ 25-10K

Ausgänge:

• 2 Leistungsrelais (Schließer) je 5 A, 230 V~
• Signalrelais (Wechsler) max. 1 A bei 30 V= (SELV),
  Potentialtrennung gegen Fühlereingang: 50 V~

Kommunikation: Mini-USB zum Laptop/PC

Anschlussklemmen: Käfigzugklemmen für 2,5 mm², Anzugsmoment ≤ 0,5 Nm

Gehäuse: Reiheneinbaugehäuse 3 TE (nach DIN 43880)

Befestigung: Tragschiene TH-35 (nach DIN EN 60715)

Schutzart: IP 20 (nach EN 60529)

Schutzklasse: II bei entsprechendem Einbau

Betriebs- / Lagertemperatur:-15 °C bis 40 °C / -20 °C bis +70 °C, Betauung nicht zulässig

Gewicht: ca. 0,25 kg
