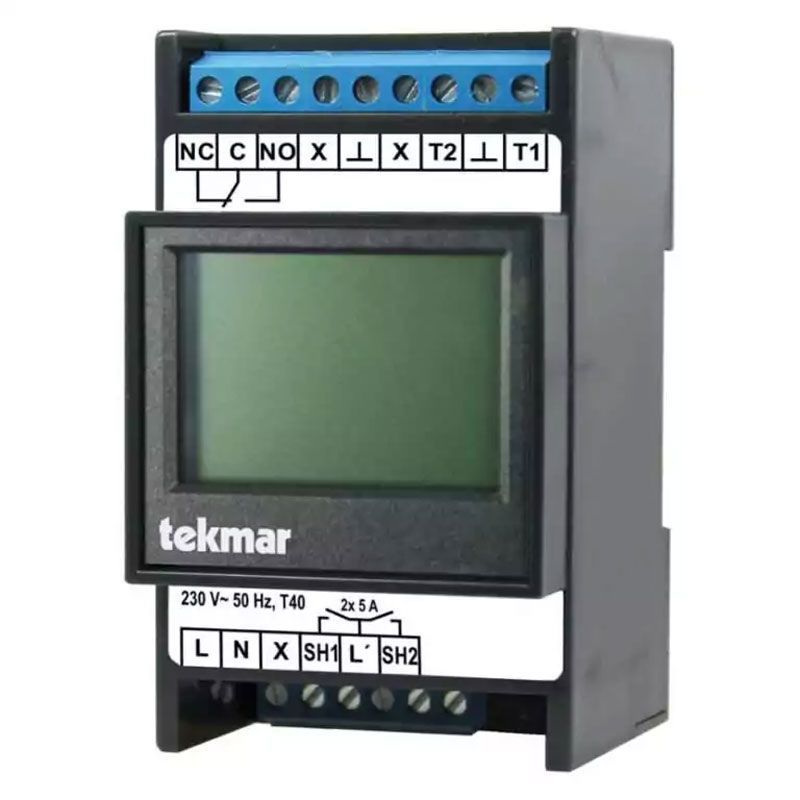

Tekmar Universal-Temperaturregler 1884-UTR für Verteilereinbau

Tekmar Universal-Temperaturregler 1884-UTR

Die uni­versellen Tempe­ratur­regler 1884-UTR und 1884/TGN-UTR sind

viel­fältig einsetz­bare Regler für nahezu jede Anwen­dung im Bereich

der Temperatur­rege­lung und sind über das Touch-Grafik­display einfach

zu bedienen. Die Regler verfügen über drei Konfi­gurations­möglich­keiten

mit umfang­reichen Anwen­dungen (Einzel­regler, Doppel­regler und Folge­regler)

und je einer Reihe von Funktions­optionen. Alle Anwen­dungen können sowohl

auf Heiz- als auch auf Kühlbe­trieb einge­stellt werden. Die Regler zeichnen sich

durch eine umfang­reiche Konfigurier­barkeit und der Möglich­keit 4 Verbraucher

gleich­zeitig zu regeln aus. Über ein Signal­relais bzw. den TGN-Bus können

Störun­gen z.B. an eine Gebäude­leit­technik weiter­gegeben werden.

Der Typ 1884/TGN-UTR erlaubt eine komplette Fern­steue­rung über das Modbus-Gateway.

Einsatzbeispiele:

Unterfrierschutzheizung, Fahrbahnheizung, Anwendungen mit 2-Stufen-Heizung oder

Heizung plus Begrenzung, allgemeine Kühlanwendungen usw.

Funktionen:

Einstellbar als:

• Einzelregler: Zweipunktregler mit einstellbarer Hysterese für den Heiz- und Kühlbetrieb
• Doppelregler: Doppelter Zweipunktregler mit einem Fühler und zwei Sollwerten. Erster Sollwert für den Hauptkreis, der Zweite für einen weiteren Heizkreis oder als Alarmfunktion
• Folgeregler: Zwei nachgeschaltete Zweipunktregler mit zwei Fühlern. Über den ersten Fühler erfolgt die Freigabe, über den zweiten die Regelung des Heiz- oder Kühlelements z.B. Regler/Begrenzer-Kombination

• Einstellbereich: Sollwert -50 °C bis +300 °C
• Mehrsprachige Menüführung und 3-Stufen Passwortschutz
• Proportionalband-Betrieb
• 2 Betriebsstundenzähler

Reiheneinbaugerät mit beleuchtetem Touch-Grafikdisplay und USB-Anschluss

Technische Daten:

Nennspannung:

• 230 V~ , 50 Hz

Zulässiger Spannungsbereich:

• 207 V bis 253 V

Leistungsaufnahme:

• ca. 2 VA

Mess- und Einstellbereich:

• max. -50 °C bis +300 °C (je nach Fühlertyp)

Eingang: Temperaturfühler

Serie 31 (Normfühler nach DIN EN 50350)

Serie 30

PT1000

KTY81-210

Schlüter/Deltadore UNI

Devi 25-15k

OJ 25-12K

OJ 25-10K

Ausgänge:

• 4 Leistungsrelais (Schließer) je 5 A, 230 V~
• Signalrelais (Wechsler) max. 1 A bei 30 V= (SELV),
  Potentialtrennung gegen Fühlereingang: 50 V~ (nur 1884-UTR)

Kommunikation:

• Mini-USB zum Laptop/PC
• TGN-Bus zur Verbindung zum Gateway-ModBus 1880/D85-GMR (nur 1884-TGN)

Anschlussklemmen: Käfigzugklemmen für 2,5 mm², Anzugsmoment ≤ 0,5 Nm

Gehäuse: Reiheneinbaugehäuse 3 TE (nach DIN 43880)

Befestigung: Tragschiene TH-35 (nach DIN EN 60715)

Schutzart: IP 20 (nach EN 60529)

Schutzklasse: II bei entsprechendem Einbau

Betriebs- / Lagertemperatur:

• -15 °C bis 40 °C / -20 °C bis +70 °C, Betauung nicht zulässig

Gewicht: ca. 0,25 kg
