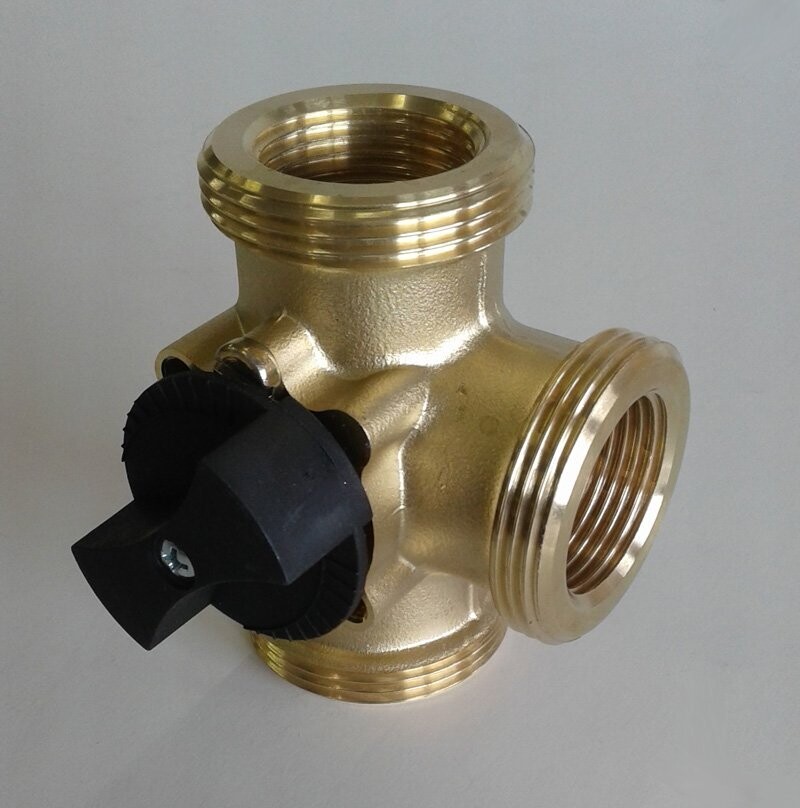

3 - Wege Mischer 1" WITA Minimix
Produktinformation
Die 3-Wege Kompakt-Mischer Minimix ist für kleine und mittlere
Warmwasser-Zentralheizungsanlagen geeignet. Er kann für Hand-
und Motorsteuerung eingesetzt werden. Mit dem Stellmotor SM W05
versehen, bildet er eine kompakte Einheit. Mischergehäuse,
Deckel, Schaltwelle und Küken sind aus Messing hergestellt.
Speziell profilierte Austrittsöffnungen ermöglichen eine lineare
Temperaturcharakteristik. Die Wellenabdichtung erfolgt durch
zwei EPDM O-Ringe. Der Mischer ist für geraden Durchgang
einsetzbar. Der Rücklaufanschluss kann rechts oder links
erfolgen. Auslieferzustand ist Rücklauf links
Funktion:
Der 3-Wege Mischer ist für geraden Durchgang einsetzbar.
Er kann sowohl für Misch- als auch für Umschaltvorgänge
eingesetzt werden. Der Rücklaufanschluss kann rechts oder
links erfolgen. Auslieferzustand ist Rücklauf links
Technische Daten:
Anschlussgewinde: 1" Innengewinde, 1 ½" Außengewinde
Nennweite: DN 25
Gehäuse: Messing MS 58
Spindeldichtung: Zwei O-Ringe
Drehmoment: 0,3 Nm
Stellwinkel: 90°
max. Betriebsdruck: 10 bar
max. Betriebstemperatur: 110°C
Motorantrieb: einfache Anbaumöglichkeit für WITA-Stellmotor
Produktinformation Stellmotor SM W 05
Betriebsspannung: 230 Volt ~ 50 Hz/60 Hz
Leistungsaufnahme: ca. 2,3 VA
max. Drehmoment: 5 Nm (blockierfest BL 240h)
Schutzklasse: II
Schutzart: IP 40
Stellwinkel: 90° (festeingestellte Nocken)
Stellzeit: 150 sec./90°
Anschlussleitung: 3 x 0,75 mm² Länge 2 m
Notbetrieb: Handverstellung
Anschlußvariante:
3 x Anschlußverschraubung
(3 x Überwurfmutter 1 1/2" Innengewinde, 3 x Einlegeteil 1" Innengewinde, 3 x Dichtung
