EBV Heizungsregler THETA

Die Geräteserie der THETA Heizungsregler wurde für die Regelung von
Heizungen sowohl für den Wohnungsneubau,
als auch Nachrüstbedarf entwickelt.
Die Reglerserie besteht aus verschiedenen Funktionsvarianten.

Norm-Geräte in Set-Ausführung mit Fühlern, Anschlussklemmen und Dokumentation

  • Normregler zum Einbau in Kesselschaltfelder für ein- oder zweistufige Wärmeerzeuger
  • für Heiz- und Warmwasserbetrieb, wahlweise mit einem oder zwei Mischerheizkreisen
  • kaskadierbar

Technische Daten:
  • Betriebsspannung: 230 V, 50-60 Hz
  • Leistungsaufnahme: max. 5,8 VA
  • Busschnittstelle: T2B
  • Umgebungstemperatur: 0…+60°
  • Schutzart: IP30
  • Schutzklasse nach EN 60730: II
  • Schutzklasse nach EN 60529: III
  • Funkschutz: EN 55014 (1993)
  • Störfestigkeit: EN 55104 (1995)
  • Gehäuseabmessungen: Zentralgerät 144 x 96 x 75 mm
  • Anschlusstechnik: steckbare Schraubklemmverbindungen

  • THETA+ N 2B

    zur Ansteuerung von:


    1x Wärmeerzeuger, einstufig

    1x Direktheizkreis

    1x Warmwasser


    inkl. Zubehör:


    AF 200 Außenfühler

    TF A20-20-03 (KVT 20/2/6) Tauchfühler

    TF A20-50-03 (KVT 20/5/6) Tauchfühler

    Anschlussklemmen

  • THETA+ N 23B

    zur Ansteuerung von:


    1x Wärmeerzeuger, einstufig

    1x Direktheizkreis

    1x Mischerheizkreis (3-Punkt-Pl-Regler)

    1x Warmwasser


    inkl. Zubehör:


    AF 200 Außenfühler

    VF 202 Vorlaufanlegefühler

    TF A20-20-03 (KVT 20/2/6) Tauchfühler

    TF A20-50-03 (KVT 20/5/6) Tauchfühler

    Anschlussklemmen

  • THETA+ N 233B

    zur Ansteuerung von:


    1x Wärmeerzeuger, einstufig

    1x Direktheizkreis

    2x Mischerheizkreis (3-Punkt-Pl-Regler)

    1x Warmwasser


    inkl. Zubehör:


    AF 200 Außenfühler

    VF 202 Vorlaufanlegefühler MK 1

    VF 202 Vorlaufanlegefühler MK 2

    TF A20-20-03 (KVT 20/2/6) Tauchfühler

    TF A20-50-03 (KVT 20/5/6) Tauchfühler

    Anschlussklemmen

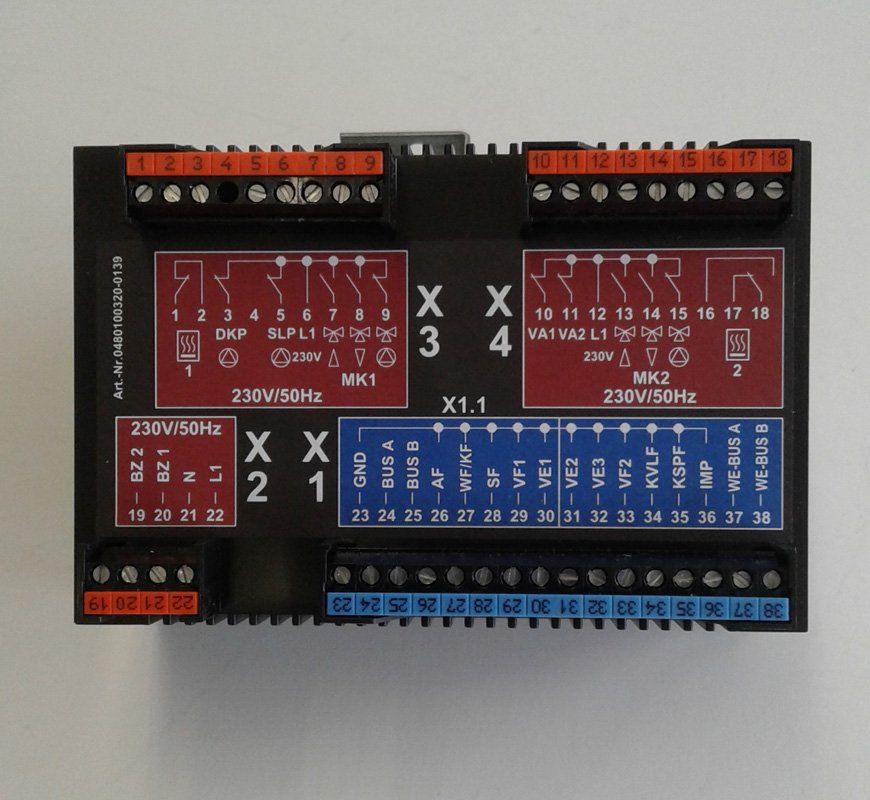

  • THETA+ N 2233BVV

    zur Ansteuerung von:


    1x Wärmeerzeuger, zweistufig

    1x Direktheizkreis

    2x Mischerheizkreis (3-Punkt-Pl-Regler)

    1x Warmwasser

    mit zwei variablen Ausgängen für biva-

    lente Anwendungen (Solar, Feststoffkes-

    sel, Pufferspeicher etc.)


    inkl. Zubehör:


    AF 200 Außenfühler

    VF 202 Vorlaufanlegefühler MK 1

    VF 202 Vorlaufanlegefühler MK 2

    TF A20-20-03 (KVT 20/2/6) Tauchfühler

    TF A20-50-03 (KVT 20/5/6) Tauchfühler

    Anschlussklemmen

Austausch von GAMMA auf THETA


Sie haben Ihre Heizung mit einem EbV GAMMA Heizungsregler geregelt und

möchten diesen nun durch ein neues Regelgerät ersetzen?

GAMMA Heizungsregelungen und Raumgeräte werden nicht mehr vertrieben,

alternativ können THETA Heizungsregelungen und Raumgeräte eingesetzt werden.


Bei Austausch ist auf die korrekte Variante zu achten

alt neu
Varianten GAMMA Varianten THETA
GAMMA 2B THETA+ N 2B
GAMMA 23B THETA+ N 23B
GAMMA 233B THETA+ N 233B
GAMMA 2233B THETA+ N 2233BVV
GAMMA 2233BK THETA+ N 2233BVV
GAMMA 2233BFS II THETA+ N 2233BVV


Hinweise:


  • Einsatz von Kabelsatz KSF GAMMA-THETA zur einfachen Umverdrahtung der Fühlerklemmleiste von GAMMA auf THETA.

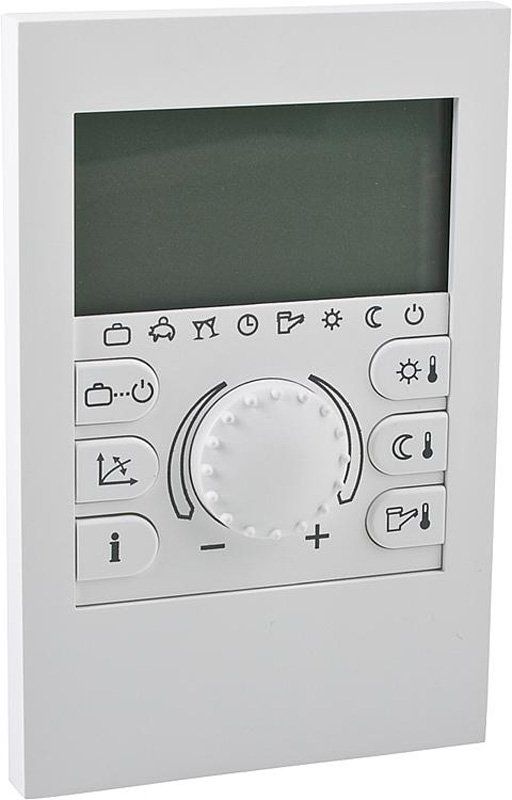

  • Raumstationen GAMMA RS10 müssen durch THETA+ RS-L ersetzt werden.

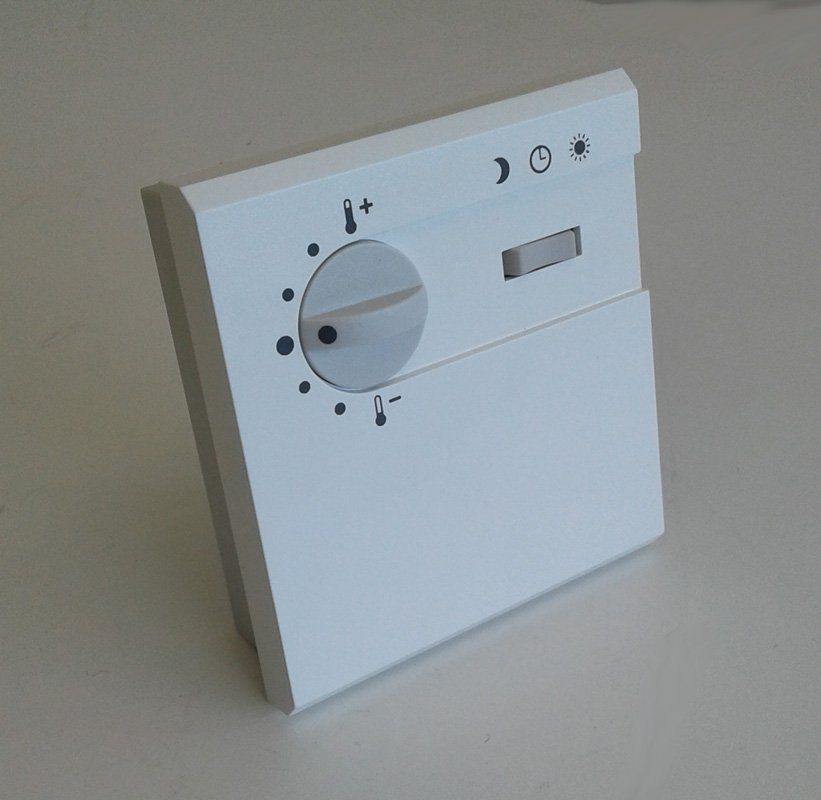

  • Raumfühler GAMMA RFF 40S und GAMMA RFF 60S müssen durch THETA RFF ersetzt werden.


  • Ein Austausch aller Fühler ist nicht notwendig, wird aber empfohlen.


GAMMA 2233BFS II und GAMMA 2233BK:


  • Austausch von Kollektorvorlauffühler (NI 1000 ⇢ PT 1000 )


  • und Feststoffkesselfühler (NI 1000 ⇢ KVT20)


OEM-Produkte können abweichen


optional:


THETA Regelungen können um heatapp! base T2B ergänzt werden.


Die heatapp! base T2B ermöglicht eine Fernsteuerung des THETA Heizungsreglers
