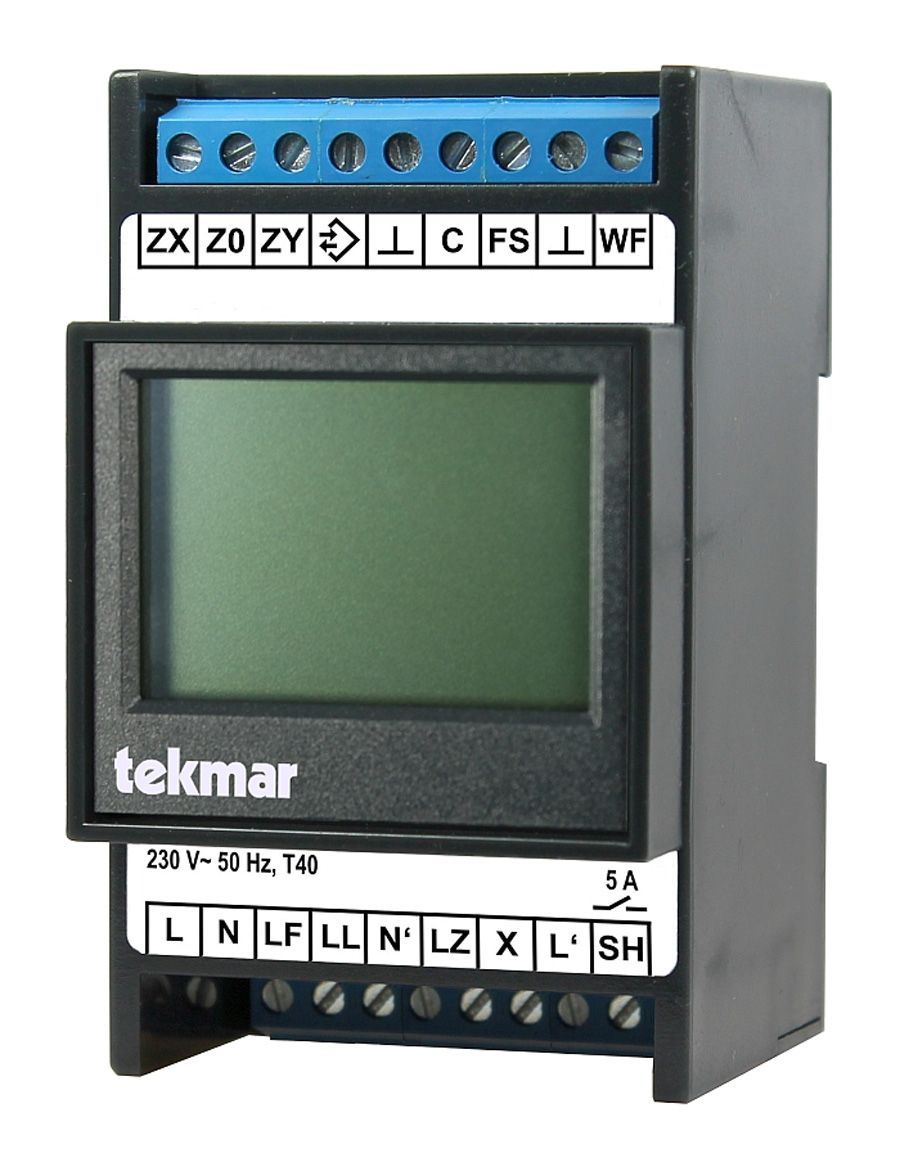

Tekmar Wohnungssteuergerät mit Steuersystem DC und TGN für Speicherheizgeräte und Fußboden-Speicherheizungen

Tekmar Universalsteuer­gerät T1861-WSG

Wohnungssteuergeräte für Anlagen mit Speicheröfen

bzw. Fußbodenheizung ohne Einzelraumregelung.

Online Funktionen (über Internet-Gateway):

• Anbindung an den tekmar TAV-Server
• Standortgenaue Wettervorhersage
• Smart Home-Steuerung der Komfortfunktionen
• Integration in das Smart Grid

Lokale Funktionen:

• Intelligente Steuerung der Aufladung bei beliebigen Freigabemodellen,

alternativ herkömmliche ZSG-Funktionen mit Vorwärts- und Rückwärtssteuerung.

• Wochenzeitprogramm für Komforteinstellungen, Ferienprogramm für Abwesenheitszeiten
• Alle gängigen Fühlerkennlinien einstellbar

Reiheneinbaugerät mit beleuchtetem Touch-Grafikdisplay, batteriegepufferte

Uhrzeit und USB-Geräteanschluss

Hinweis:

Reichweite für Steuersystem TGN max. 10 m.

Technische Daten:

Nennspannung:

• 230 V~, 50 Hz

Zulässiger Spannungsbereich:

• 207 V bis 253 V

Leistungsaufnahme:

• ca. 2 VA

Eingänge:

• Witterungsfühler
• Ladefreigabe LF, Zusatzfreigabe LZ, Laufzeit LL
• Frostschutz-Umschaltung FS (von externer Steuerung)

Ausgänge:

• DC-Steuerignal
• Relais Ladefreigabe (SH)

Kommunikation:

• TGN-Bus zur Kommunikation mit anderen Geräten, Mini-USB zum Laptop

Unterstützte Witterungsfühler-Typen:

• tekmar Serie 31 (Normfühler DIN EN 50350)
• tekmar Serie 30
• Bauknecht PTC
• Birka 981
• Devi 15k
• Dohrenbusch
• Grässlin WF-R2
• Schlüter UNI

Unterstützte Steuerspannungen

• tekmar
• Bauknecht / KKW / Dimplex
• Dohrenbusch / DRT

Nominelle Schaltleistung des SH-Relais:

• 1,1 kW

Anschlussklemmen:

• Käfigzugklemmen für 2,5 mm², Anzugsmoment ≤ 0,5 Nm

Gehäuse:

• Reiheneinbaugerät 3 TE (nach DIN 43880)

Befestigung:

• Tragschiene TH-35 (nach DIN EN 60715)

Schutzart:

• IP 20 (nach EN 60529)

Schutzklasse:

• II bei entsprechendem Einbau

Betriebs-/Lagertemperatur:

• -15 °C bis +40 °C / -20 °C bis +70 °C, Betauung nicht zulässig

Gewicht:

• ca. 0,25 kg
