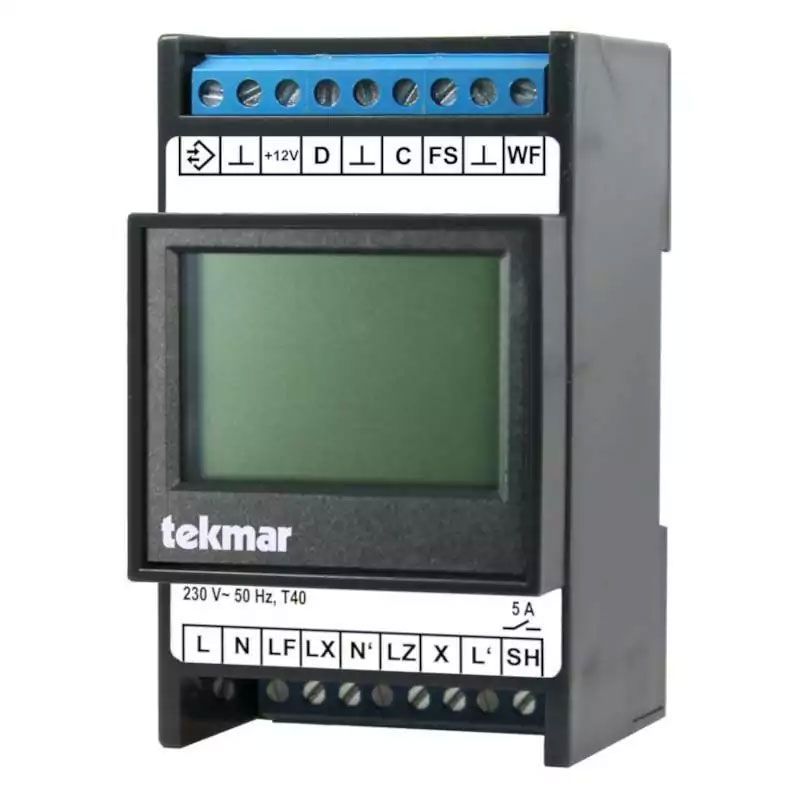

Tekmar universelles Steuergerät für Anlagen mit Speicherheizgeräten oder Fußbodenheizung, einsetzbar als Zentral,- Wohnungs- oder Einzelraumsteuergerät

Nennspannung: 230 V~, 50 Hz

Zulässiger Spannungsbereich: 207 V bis 253 V

Leistungsaufnahme: ca. 2 VA

Eingänge:

• Witterungsfühler, (SELV), (optional bei Einsatz eines Gateway Internet)
• Ladefreigabe LF, Zusatzfreigabe LZ, Multifunktion LX
• Frostschutz-Umschaltung FS (SELV)

Ausgänge:

• Relais Ladefreigabe (SH)

Kommunikation:

• TGN-Bus zur Kommunikation mit anderen Geräten
• Mini-USB zum Laptop/PC

Unterstützte Typen von Witterungsfühler:

• tekmar Serie 30
• ACEC Witterungsfühler
• Bauknecht PTC
• Birka/Sabi 981
• DEVI 25-15k
• Dohrenbusch/DRT 25-470
• Grässlin/Frensch WF-R2/WF-E55
• MALAG Witterungsfühler
• Ritter (DRT) 20-500
• Schlüter/Deltadore UNI
• Schlüter/Deltadore RF
• Siemens Witterungsfühler
• Siemens 2 Witterungsfühler
• Witte Witterungsfühler

(Normfühler DIN EN 50350):

• tekmar Serie 31
• AEG
• Birka/Sabi 983
• DEVI
• Dohrenbusch/DRT 25-2k
• Grässlin/Frensch RF-N-1
• Schlüter/Deltadore NF
• Stiebel Eltron

Belastbarkeit des ED-Signals:

• 1 A = 230W nominal @ AC 230 V (min. Widerstand 230 Ω)

Nominelle Schaltleistung des SH-Relais:

• 1,1 kW

Anschlussklemmen:

• Käfigzugklemmen für 2,5 mm², Anzugsmoment ≤ 0,5 Nm

Gehäuse:

• Reiheneinbaugerät 3 TE (nach DIN 43880)

Befestigung:

• Tragschiene TH-35 (nach DIN EN 60715)

Schutzart:

• IP 20 (nach EN 60529)

Schutzklasse:

• II bei entsprechendem Einbau

Betriebs-/Lagertemperatur:

• -15 °C bis +40 °C / -20 °C bis +70 °C, Betauung nicht zulässig

Gewicht:

• ca. 0,25 kg
